Le branchement détecteur de mouvement 3 fils peut sembler intimidant au premier abord, mais avec les bonnes informations et un peu de prudence, il est tout à fait réalisable. Ce guide complet vous accompagnera pas à pas dans l’installation de votre détecteur de mouvement, en toute sécurité et efficacité. Que ce soit pour optimiser la sécurité de votre domicile ou pour automatiser l’éclairage de vos allées, comprendre le câblage détecteur de mouvement est essentiel.
Comprendre les Bases du Détecteur de Mouvement 3 Fils
Avant de plonger dans le branchement détecteur de mouvement 3 fils proprement dit, il est important de comprendre ce que sont ces trois fils et quel rôle ils jouent. Un détecteur de mouvement à 3 fils se distingue par ses connexions pour la phase, le neutre et le retour lampe.
Les Trois Fils Clés : Phase, Neutre et Retour Lampe
- Phase (généralement marron ou noir) : Ce fil apporte l’alimentation électrique au détecteur.
- Neutre (généralement bleu) : Ce fil sert de retour pour le courant électrique, complétant ainsi le circuit.
- Retour Lampe (généralement noir ou marron) : Ce fil relie le détecteur à la lampe et transmet le courant lorsque le mouvement est détecté.
Comprendre ces connexions est crucial pour un branchement détecteur de mouvement 3 fils réussi.
Préparation et Sécurité : Les Étapes Indispensables
La sécurité est primordiale lorsqu’il s’agit de travaux électriques. Avant de commencer le branchement détecteur de mouvement 3 fils, suivez ces étapes :
- Coupez l’Alimentation : Le point le plus important est de couper l’alimentation électrique au niveau du disjoncteur correspondant au circuit sur lequel vous allez travailler. Vérifiez l’absence de tension avec un multimètre.
- Rassembler les Outils Nécessaires : Vous aurez besoin d’un tournevis, d’une pince à dénuder, d’un testeur de tension, de dominos ou de connecteurs Wago, et bien sûr, de votre détecteur de mouvement 3 fils.
- Vérifier la Compatibilité : Assurez-vous que le détecteur de mouvement est compatible avec la tension et la puissance de votre installation électrique.

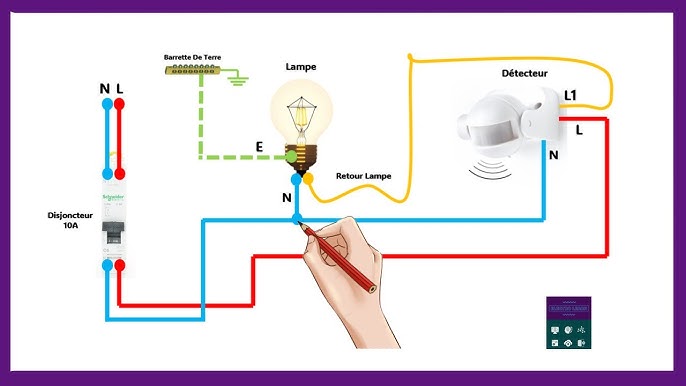

Le Processus de Branchement Détaillé : Étape par Étape
Voici les étapes à suivre pour un branchement détecteur de mouvement 3 fils réussi :
- Identifier les Fils : Localisez les fils de phase, neutre et retour lampe dans votre boîte de dérivation. Utilisez un testeur de tension pour confirmer l’absence de courant.
- Connecter la Phase : Connectez le fil de phase (généralement marron ou noir) au connecteur correspondant sur le détecteur de mouvement.
- Connecter le Neutre : Connectez le fil de neutre (généralement bleu) au connecteur de neutre sur le détecteur de mouvement.
- Connecter le Retour Lampe : Connectez le fil de retour lampe (souvent noir ou marron) au connecteur prévu à cet effet sur le détecteur. Ce fil permettra d’allumer la lampe lorsque le détecteur perçoit un mouvement.
- Fixer le Détecteur : Fixez solidement le détecteur de mouvement à l’endroit prévu.
- Rétablir l’Alimentation et Tester : Rétablissez l’alimentation électrique au niveau du disjoncteur. Testez le fonctionnement du détecteur en simulant un mouvement dans sa zone de détection.
Tableau Récapitulatif des Connexions
| Fil | Couleur Habituelle | Connexion sur le Détecteur |
| Phase | Marron ou Noir | L (Line) |
| Neutre | Bleu | N (Neutral) |
| Retour Lampe | Noir ou Marron | Flèche ou Symbole Lampe |
Réglages et Optimisation du Détecteur de Mouvement
Une fois le branchement détecteur de mouvement 3 fils effectué, il est temps de régler les paramètres pour optimiser son fonctionnement. La plupart des détecteurs de mouvement offrent des réglages pour :
- La Sensibilité : Ajustez la sensibilité pour éviter les déclenchements intempestifs causés par les animaux ou les mouvements de feuilles.
- La Durée d’Éclairage : Déterminez la durée pendant laquelle la lumière reste allumée après la détection d’un mouvement.
- Le Seuil de Luminosité : Réglez le seuil de luminosité pour que le détecteur ne s’active que lorsque la lumière ambiante est faible.
Dépannage Courant : Que Faire en Cas de Problème ?
Si votre détecteur de mouvement ne fonctionne pas correctement après le branchement détecteur de mouvement 3 fils, vérifiez les points suivants :
- Absence de Courant : Assurez-vous que le disjoncteur est bien en position « ON » et qu’il n’y a pas de court-circuit.
- Mauvaises Connexions : Vérifiez que tous les fils sont correctement connectés et bien serrés dans les bornes.
- Réglages Incorrects : Assurez-vous que les réglages de sensibilité, de durée d’éclairage et de seuil de luminosité sont appropriés.
- Lampe Défectueuse : Testez la lampe pour vérifier qu’elle n’est pas grillée.
FAQ : Vos Questions sur le Branchement Détecteur de Mouvement 3 Fils
- Q : Puis-je brancher un détecteur de mouvement 3 fils à la place d’un interrupteur simple ?
- R : Oui, c’est possible, mais vous devrez identifier et connecter correctement les fils de phase, de neutre et de retour lampe.
- Q : Le détecteur de mouvement clignote, que dois-je faire ?
- R : Cela peut être dû à une surcharge du circuit ou à une lampe incompatible. Vérifiez la puissance maximale supportée par le détecteur et utilisez une lampe appropriée.
- Q : Le détecteur de mouvement ne détecte rien, même en bougeant devant ?
- R : Vérifiez la sensibilité du détecteur et assurez-vous qu’il n’y a pas d’obstacles devant le capteur.
- Q : Puis-je installer un détecteur de mouvement à l’extérieur ?
- R : Oui, mais assurez-vous d’utiliser un détecteur spécialement conçu pour l’extérieur, qui soit résistant aux intempéries.
- Q : Ai-je besoin d’un électricien pour installer un détecteur de mouvement ?
- R : Si vous êtes à l’aise avec les travaux électriques et que vous comprenez les bases du câblage, vous pouvez le faire vous-même en suivant ce guide. Cependant, si vous avez des doutes, il est toujours préférable de faire appel à un professionnel.
En conclusion, le branchement détecteur de mouvement 3 fils est une tâche accessible avec une préparation adéquate et un respect scrupuleux des consignes de sécurité. En suivant ce guide, vous pourrez profiter pleinement des avantages de l’éclairage automatique et améliorer la sécurité de votre domicile. N’oubliez pas, en cas de doute, faites appel à un professionnel.
