L’ajout d’un bouton poussoir à votre porte de garage équipée d’un moteur Tubauto peut considérablement améliorer votre confort d’utilisation. Ce guide détaillé vous expliquera, étape par étape, comment réaliser ce branchement en toute sécurité. Nous allons explorer les différentes étapes, du matériel nécessaire aux précautions de sécurité, en passant par le dépannage éventuel.
Pourquoi brancher un bouton poussoir sur une porte de garage avec un moteur Tubauto ?
De nombreux propriétaires souhaitent brancher un bouton poussoir sur leur porte de garage motorisée pour diverses raisons. Un bouton poussoir offre une méthode d’ouverture et de fermeture de la porte alternative à la télécommande, particulièrement pratique lorsque vous êtes à l’intérieur du garage ou à proximité immédiate. Il peut également servir de commande supplémentaire pour les personnes ayant des difficultés avec la télécommande. L’utilisation d’un moteur Tubauto est fréquente dans les installations résidentielles, ce qui rend ce guide particulièrement pertinent.
Matériel nécessaire pour brancher un bouton poussoir sur un moteur Tubauto
Avant de commencer, assurez-vous d’avoir réuni le matériel adéquat. Voici une liste des éléments essentiels :
- Un bouton poussoir normalement ouvert (NO). Privilégiez un modèle adapté à un usage extérieur ou en milieu humide si vous prévoyez de l’installer à l’extérieur.
- Du câble électrique basse tension (généralement du 0,75mm² ou 1mm² suffisent).
- Un tournevis adapté aux borniers de votre moteur Tubauto.
- Une pince à dénuder.
- Un multimètre (optionnel, mais recommandé pour vérifier la tension).
- Un testeur de tension (indispensable pour vérifier l’absence de courant).
- Des cosses de connexion (facultatif, mais recommandées pour une connexion propre et durable).
- Un schéma de câblage (fourni dans la notice du moteur Tubauto ou disponible en ligne).
Étapes détaillées pour brancher un bouton poussoir sur votre porte de garage Tubauto
Voici les étapes à suivre pour brancher un bouton poussoir sur une porte de garage avec un moteur Tubauto :
- Couper l’alimentation électrique : C’est l’étape la plus importante pour garantir votre sécurité. Coupez le disjoncteur alimentant le moteur de la porte de garage. Vérifiez l’absence de tension avec un testeur de tension.

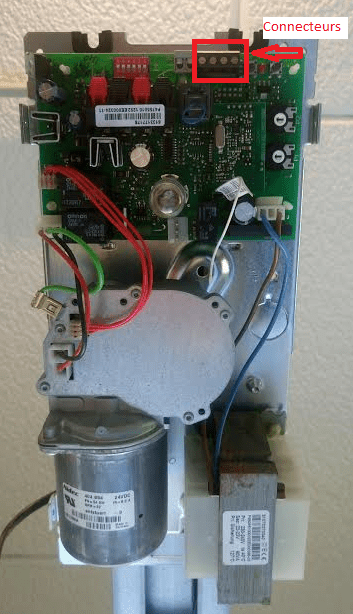

- Localiser les bornes de connexion : Ouvrez le boîtier de commande du moteur Tubauto. Repérez les bornes destinées au branchement d’un bouton poussoir externe. Ces bornes sont généralement étiquetées « BP », « Bouton Poussoir », « Commande », ou similaires. Consultez la notice de votre modèle de moteur Tubauto pour identifier les bornes spécifiques.
- Préparer le câble électrique : Dénudez les extrémités du câble électrique sur environ 5 mm. Si vous utilisez des cosses de connexion, sertissez-les aux extrémités dénudées.
- Connecter le bouton poussoir : Connectez une extrémité du câble à l’une des bornes du bouton poussoir, puis l’autre extrémité à la seconde borne. L’ordre n’a pas d’importance pour un bouton poussoir simple.
- Connecter le câble au moteur Tubauto : Connectez les deux autres extrémités du câble aux bornes « BP » (ou équivalentes) du moteur Tubauto. Assurez-vous que les connexions sont bien serrées et sécurisées.
- Vérifier le câblage : Avant de remettre l’alimentation, vérifiez attentivement votre câblage. Assurez-vous qu’il n’y a pas de fils dénudés qui pourraient provoquer un court-circuit.
- Remettre l’alimentation et tester : Remettez le disjoncteur. Testez le bouton poussoir. La porte de garage doit s’ouvrir et se fermer à chaque pression sur le bouton.
Schéma de câblage type
Bien que le schéma spécifique puisse varier en fonction du modèle de moteur Tubauto, voici un exemple de câblage courant :
| Composant | Borne du moteur Tubauto |
| Bouton poussoir (1) | Borne « BP1 » |
| Bouton poussoir (2) | Borne « BP2 » |
Dépannage : Que faire si le bouton poussoir ne fonctionne pas ?
Si le bouton poussoir ne fonctionne pas après le branchement, voici quelques pistes à explorer :
- Vérifiez l’alimentation : Assurez-vous que le disjoncteur est bien en position « ON ».
- Vérifiez les connexions : Assurez-vous que toutes les connexions sont bien serrées et que les câbles sont correctement insérés dans les bornes.
- Testez le bouton poussoir : Utilisez un multimètre en mode « continuité » pour vérifier que le bouton poussoir établit bien le contact lorsque vous appuyez dessus.
- Consultez la notice du moteur Tubauto : La notice peut contenir des informations spécifiques sur le dépannage du bouton poussoir.
- Vérifiez la polarité : Bien que cela ne soit pas toujours nécessaire, certains systèmes peuvent être sensibles à la polarité. Essayez d’inverser les fils connectés aux bornes « BP » du moteur.
Précautions de sécurité importantes
- Coupez toujours l’alimentation électrique avant de commencer tout travail sur le circuit électrique.
- Utilisez un testeur de tension pour vérifier l’absence de courant avant de toucher les fils.
- Si vous n’êtes pas sûr de vous, faites appel à un électricien qualifié.
- Consultez toujours la notice du moteur Tubauto pour les instructions spécifiques et les avertissements de sécurité.
FAQ – Questions fréquemment posées
- Quel type de bouton poussoir utiliser avec un moteur Tubauto ? Un bouton poussoir normalement ouvert (NO) est le type standard.
- Où trouver les bornes de connexion sur un moteur Tubauto ? Elles sont généralement étiquetées « BP », « Bouton Poussoir » ou « Commande » et se trouvent à l’intérieur du boîtier de commande du moteur.
- Que faire si le bouton poussoir ne fonctionne pas après le branchement ? Vérifiez l’alimentation, les connexions, et testez le bouton poussoir avec un multimètre.
- Est-ce que je peux utiliser un bouton poussoir sans fil ? Oui, vous pouvez utiliser un kit de bouton poussoir sans fil compatible avec votre moteur Tubauto.
- Dois-je couper l’alimentation générale pour brancher le bouton poussoir ? Oui, c’est impératif pour votre sécurité.
En suivant ce guide détaillé, vous devriez être en mesure de brancher un bouton poussoir sur votre porte de garage équipée d’un moteur Tubauto en toute sécurité et avec succès. N’oubliez pas de toujours privilégier la sécurité et de consulter la notice de votre moteur en cas de doute.
