Le courbe C disjoncteur est un élément essentiel de votre installation électrique, assurant la protection de vos circuits et de vos appareils. Mais qu’est-ce que cela signifie réellement et comment savoir si c’est le bon choix pour votre maison ? Cet article vous guidera à travers les méandres des courbes de déclenchement, en mettant un accent particulier sur la courbe C.
Qu’est-ce qu’une Courbe C pour un Disjoncteur ?
Un disjoncteur, en plus de son intensité nominale (par exemple, 16A, 20A), est caractérisé par sa courbe de déclenchement. La courbe C disjoncteur indique la rapidité avec laquelle le disjoncteur se déclenchera en cas de surcharge ou de court-circuit. Plus précisément, elle définit le seuil de courant nécessaire pour provoquer un déclenchement instantané du disjoncteur. La courbe C est conçue pour se déclencher plus rapidement qu’un disjoncteur de type B, mais moins rapidement qu’un disjoncteur de type D.
Comment Fonctionne un Disjoncteur Courbe C ?
Les disjoncteurs, y compris ceux avec une courbe C, fonctionnent selon deux principes principaux :
- Protection Thermique (contre les surcharges) : Un bilame se déforme sous l’effet de la chaleur due au courant excessif. Cette déformation provoque le déclenchement. Ce type de protection est plus lent et réagit aux surcharges prolongées.
- Protection Magnétique (contre les courts-circuits) : Un solénoïde détecte les courants de défaut importants (court-circuits). Dès que le seuil défini par la courbe est atteint, il se déclenche instantanément. La courbe C disjoncteur se concentre principalement sur cette protection magnétique.
Identifier un Disjoncteur Courbe C
Visuellement, il n’y a pas toujours de distinction claire entre les différentes courbes. Le marquage se trouve généralement sur le corps du disjoncteur. Recherchez la lettre « C » inscrite après l’intensité nominale (par exemple, C16, C20). La présence de cette lettre indique clairement que vous avez affaire à un disjoncteur avec une courbe C.

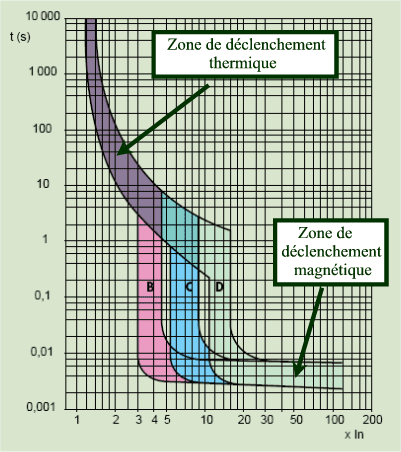

Courbe C vs. Courbe B et Courbe D : Quelles Différences ?
Les disjoncteurs existent avec différentes courbes de déclenchement, les plus courantes étant B, C et D. Comprendre les différences est crucial pour choisir le bon disjoncteur :
- Courbe B : Déclenchement rapide, généralement entre 3 et 5 fois l’intensité nominale. Convient pour les circuits d’éclairage et les prises standards où les appels de courant sont faibles.

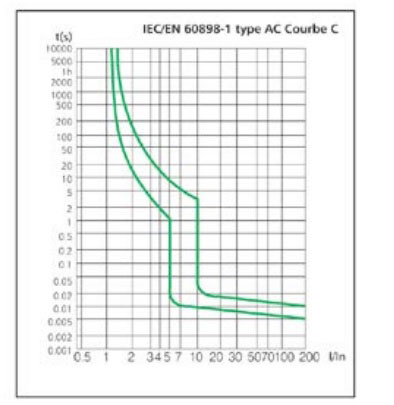

- Courbe C : Déclenchement entre 5 et 10 fois l’intensité nominale. Idéal pour les appareils avec un appel de courant modéré au démarrage, comme les réfrigérateurs, les lave-linge, les fours et les prises de courant destinées à alimenter des ordinateurs. Le courbe C disjoncteur est un bon compromis pour la majorité des applications domestiques.
- Courbe D : Déclenchement entre 10 et 20 fois l’intensité nominale. Conçu pour les appareils avec un fort appel de courant au démarrage, comme les moteurs industriels, les transformateurs et certains équipements lourds.
Voici un tableau récapitulatif :
| Courbe | Intensité de Déclenchement (In) | Applications Typiques |
| B | 3-5 x In | Éclairage, prises standards |
| C | 5-10 x In | Appareils électroménagers courants, PC |
| D | 10-20 x In | Moteurs, transformateurs, équipements lourds |
Pour Quels Usages la Courbe C est-elle Recommandée ?
La courbe C disjoncteur est un choix polyvalent adapté à de nombreux usages domestiques. Elle est particulièrement recommandée pour :
- Circuits d’alimentation des appareils électroménagers courants : Réfrigérateurs, lave-linge, sèche-linge, fours, micro-ondes.
- Prises de courant destinées à alimenter des ordinateurs et des équipements électroniques.
- Circuits mixtes avec des appareils variés.
Risques d’Utiliser la Mauvaise Courbe
Utiliser une courbe inadaptée peut avoir des conséquences graves :
- Utiliser une courbe B pour un appareil nécessitant une courbe C: Déclenchement intempestif du disjoncteur, même en conditions normales de fonctionnement. Cela peut être très frustrant.
- Utiliser une courbe D pour un appareil nécessitant une courbe C ou B : Risque de surcharge et d’endommagement des câbles et des appareils en cas de court-circuit ou de surcharge. Dans le pire des cas, cela peut provoquer un incendie.
Comment Choisir la Bonne Courbe de Disjoncteur ?
Le choix de la courbe dépend de la nature des charges que le circuit alimentera. Consultez les notices des appareils pour connaître leurs caractéristiques de démarrage. En cas de doute, il est toujours préférable de consulter un électricien certifié. Il pourra évaluer votre installation et vous conseiller la courbe C disjoncteur, B ou D la plus appropriée.
FAQ sur les Disjoncteurs Courbe C
- Puis-je remplacer un disjoncteur courbe B par un disjoncteur courbe C ? Oui, dans de nombreux cas, mais assurez-vous que le circuit et les appareils le supportent. Il est préférable de vérifier l’intensité nominale du disjoncteur original.
- Est-ce que le choix de la courbe affecte la protection des personnes ? Non, la protection des personnes (contre les contacts directs et indirects) est assurée par les disjoncteurs différentiels, qui sont complémentaires aux disjoncteurs de protection des circuits (avec les courbes B, C ou D).
- Un disjoncteur C20 est-il toujours un disjoncteur de type C ? Oui, le « C » indique le type de courbe, et le « 20 » indique l’intensité nominale (20 ampères).
- Où puis-je acheter un disjoncteur courbe C ? Vous pouvez en trouver dans les magasins de bricolage, les magasins spécialisés en matériel électrique et en ligne.
- Puis-je installer un disjoncteur courbe C moi-même ? Si vous avez des connaissances en électricité et respectez les normes de sécurité, oui. Sinon, faites appel à un professionnel.
En conclusion, la courbe C disjoncteur offre un bon compromis pour la plupart des installations domestiques. Comprendre son fonctionnement et ses applications vous aidera à faire le bon choix pour la sécurité et l’efficacité de votre installation électrique. N’oubliez jamais de prioriser la sécurité et de consulter un professionnel en cas de doute.
